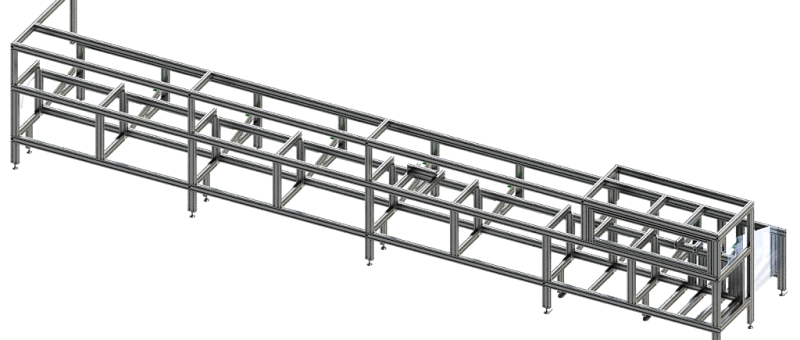

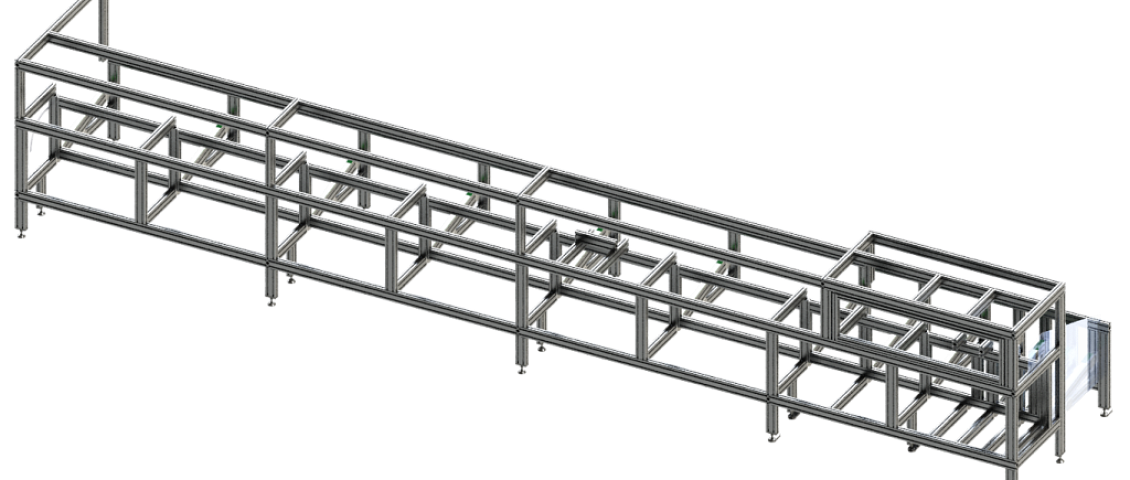

Gestell für Stangenmagazin – Konstruktion und Entwicklung

m Rahmen dieses Projekts wurde ein tragendes Gestell für ein Stangenmagazin entwickelt, das den zuverlässigen und präzisen Betrieb in automatisierten Fertigungsprozessen sicherstellt. Ziel war eine stabile und langlebige Konstruktion, die eine exakte Ausrichtung aller Komponenten gewährleistet und gleichzeitig hohen industriellen Belastungen standhält.

Ausgangssituation und Anforderungen

Für den Einsatz in der industriellen Serienfertigung musste das Gestell sowohl mechanischen Belastungen als auch den Anforderungen an Präzision und Dauerbetrieb gerecht werden. Eine besondere Herausforderung bestand in der Kombination aus hoher Steifigkeit und montagefreundlicher Bauweise.

Zentrale Anforderungen:

• hohe strukturelle Steifigkeit zur Vermeidung von Vibrationen
• präzise Aufnahme und Ausrichtung des Stangenmagazins
• robuste Konstruktion für den Dauerbetrieb
• einfache Montage und Integration in bestehende Anlagen
• gute Zugänglichkeit für Wartung und Service

Technische Umsetzung

Die Konstruktion des Gestells erfolgte unter Berücksichtigung aller relevanten Lastfälle sowie der Anforderungen an Fertigung und Montage. Durch eine optimierte Geometrie und gezielte Verstärkungen konnte eine hohe Stabilität bei gleichzeitig effizientem Materialeinsatz erreicht werden.

Wesentliche Merkmale:

• verwindungssteife Rahmenkonstruktion
• präzise definierte Schnittstellen zur Aufnahme des Stangenmagazins
• optimierte Lastverteilung zur Reduzierung von Verformungen
• modulare Bauweise für flexible Anpassungen
• fertigungsgerechte Auslegung für wirtschaftliche Produktion

Die Entwicklung wurde vollständig im CAD umgesetzt und auf industrielle Anforderungen abgestimmt.

Ergebnis und Mehrwert

Das entwickelte Gestell bildet die stabile Basis für den zuverlässigen Betrieb des Stangenmagazins und trägt entscheidend zur Prozesssicherheit bei. Die hohe Steifigkeit und präzise Ausrichtung ermöglichen einen störungsfreien Materialfluss und reduzieren den Verschleiß angrenzender Komponenten.

Vorteile im Überblick:

• hohe Stabilität und Langlebigkeit
• verbesserte Prozesssicherheit
• reduzierte Schwingungen und Verformungen
• einfache Integration in bestehende Systeme
• wartungsfreundliches Design
