Toleranzanalyse – Toleranzen und ISO-Passungen aus PDF-Zeichnungen erkennen
Dieses Tool analysiert technische PDF-Zeichnungen und erkennt automatisch Toleranzangaben, ISO-Passungen, Grenzmasse und weitere fertigungsrelevante Informationen.
Die PDF-Datei wird serverseitig verarbeitet und nach Abschluss der Analyse automatisch gelöscht.
Wofür wird die Toleranzanalyse verwendet?
Toleranzen und Passungen sind zentrale Bestandteile technischer Zeichnungen und entscheidend für Fertigung, Qualitätssicherung und Montage.
Typische Einsatzbereiche:
- Prüfung von Fertigungszeichnungen
- Digitalisierung technischer Dokumente
- Qualitätskontrolle von Lieferantenzeichnungen
- Vorbereitung für CAM-, CAQ- und QM-Systeme
- Automatische Erfassung von Toleranzdaten
- Analyse von Archivzeichnungen
Welche Toleranztypen werden erkannt?
Das Tool erkennt verschiedene normgerechte Toleranz- und Passungsangaben.
- ISO-Bohrungen (z. B. H7)
- ISO-Wellen (z. B. g6)
- ISO-Passungspaare (z. B. H7/g6)
- symmetrische Toleranzen (±0.01)
- Grenzmasse (+0.02 / -0.01)
- IT-Toleranzgrade
- Mass- und Toleranzangaben in Zeichnungen

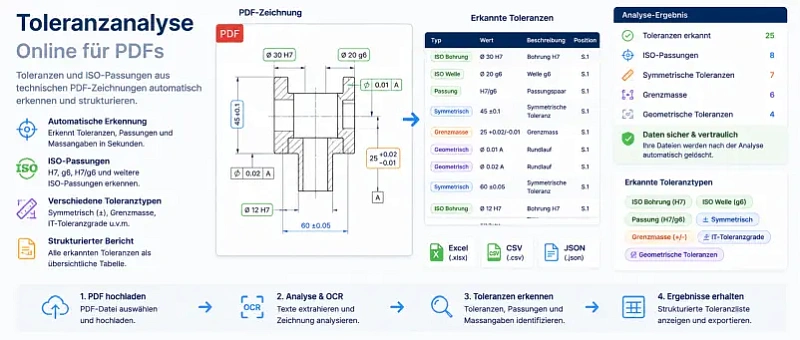

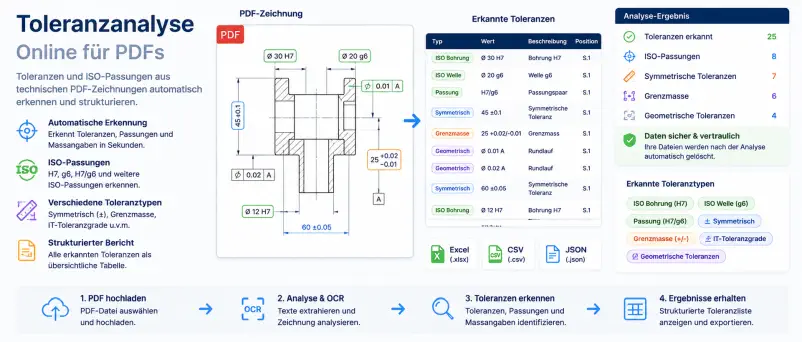

Wie funktioniert die Toleranzanalyse?
- PDF-Datei hochladen
- Texte und Zeichnungsinformationen extrahieren
- OCR und Vektor-Text analysieren
- Toleranzangaben erkennen
- Passungen klassifizieren
- Strukturierten Analysebericht erzeugen
Je nach Dokumenttyp werden sowohl eingebettete Texte als auch gescannte Inhalte ausgewertet.
Welche Informationen können ausgewertet werden?
- Passungsangaben
- Toleranzfelder
- Massangaben
- Grenzmasse
- Bohrungs- und Wellensysteme
- fertigungsrelevante Zeichnungsdaten
Verwendete Technologien
Für die Analyse kommen moderne Open-Source-Technologien und OCR-Verfahren zum Einsatz.
- OCR-Texterkennung
- PDF-Textanalyse
- Regex-basierte Toleranzerkennung
- Python-basierte Dokumentenanalyse
Aktuelle Einschränkungen
- Dateigrösse derzeit maximal 80 MB pro PDF-Datei
- Standardmässig werden die ersten Seiten analysiert
- Die OCR-Qualität hängt von Scanqualität und Kontrast ab
- Bei einzelnen Buchstaben-Zahlen-Kombinationen sind Fehlinterpretationen möglich
- Sehr komplexe Dokumente können längere Analysezeiten verursachen
