Elektrischer Spannstock symmetrisch einstellbar

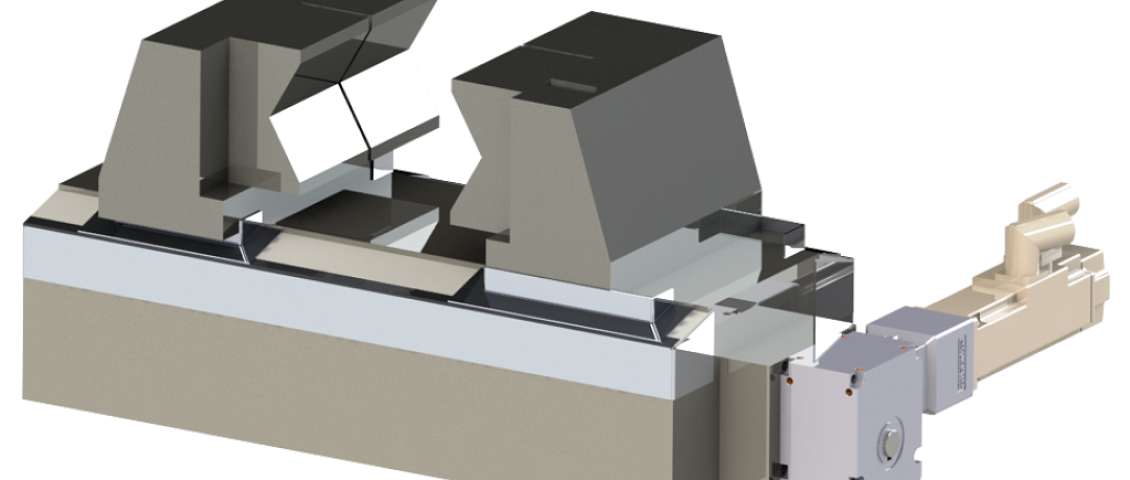

In diesem Projekt wurde ein elektrisch betriebener Spannstock mit symmetrisch einstellbarer Spannmechanik entwickelt. Die Lösung ermöglicht eine automatische Zentrierung des Werkstücks durch synchronisierte Bewegung beider Spannbacken und eignet sich besonders für Anwendungen mit höchsten Anforderungen an Präzision und Prozesssicherheit.

Ausgangssituation und Anforderungen

Der Kunde benötigte eine Spannlösung, bei der sich beide Spannbacken exakt zur Mittelachse hin bewegen, um eine reproduzierbare und zentrische Werkstückspannung zu gewährleisten. Gleichzeitig sollte die Spannkraft präzise steuerbar und in automatisierte Prozesse integrierbar sein.

Zentrale Anforderungen:

• symmetrische, synchronisierte Verstellung der Spannbacken
• automatische Zentrierung des Werkstücks
• präzise einstellbare und reproduzierbare Spannkraft
• elektrische Ansteuerung für Integration in Automationssysteme
• hohe Wiederholgenauigkeit im Serienbetrieb
• kompakte und robuste Bauweise

Technische Umsetzung

Die Konstruktion basiert auf einem elektromechanischen Antriebssystem, das eine exakte und synchronisierte Bewegung der Spannbacken ermöglicht. Durch die abgestimmte Kinematik wird eine gleichmäßige Kraftverteilung auf beide Seiten sichergestellt.

Wesentliche Merkmale der Lösung:

• elektromechanischer Antrieb mit präziser Positionssteuerung
• synchron geführte Spannbacken mit definierter Mittelachse
• optimierte Kinematik für gleichmäßige Kraftübertragung
• Integration von Sensorik zur Positions- und Kraftüberwachung
• kompakte Bauweise bei hoher struktureller Steifigkeit

Die Entwicklung erfolgte vollständig im CAD und wurde auf Fertigung, Montage und langfristige Zuverlässigkeit ausgelegt.

Ergebnis und Mehrwert

Der symmetrisch einstellbare elektrische Spannstock ermöglicht eine hochpräzise und automatisierte Werkstückspannung mit reproduzierbarer Qualität. Die Kombination aus elektrischer Steuerung und automatischer Zentrierung reduziert Rüstzeiten und erhöht die Effizienz im Produktionsprozess.

Vorteile im Überblick:

• automatische und präzise Zentrierung
• exakte Steuerung von Spannkraft und Position
• hohe Prozesssicherheit und Wiederholgenauigkeit
• optimale Integration in automatisierte Anlagen
• wartungsarme und langlebige Konstruktion
