SVG Nesting – Teile optimal auf Blech anordnen
Dieses Tool optimiert die Anordnung von SVG-Teilen auf einem Blech, einer Platte oder einer definierten Schnittfläche. Ziel ist eine bessere Materialausnutzung bei Laser-, Plasma- und CNC-Bearbeitung.
Die Verarbeitung erfolgt vollständig lokal im Browser mit der Open-Source-Bibliothek SVGNest. Es findet kein Upload der SVG-Datei auf den Server statt.
Wofür wird SVG Nesting verwendet?
Nesting, auch Verschachtelung genannt, ist ein wichtiger Schritt bei der effizienten Fertigung aus Plattenmaterial.
Typische Einsatzbereiche:
- Laserschneiden von Blech und Kunststoff
- Plasmaschneiden
- CNC-Fräsen und CNC-Schneiden
- Optimierung der Materialausnutzung
- Vorbereitung von Schachtelplänen
- Reduzierung von Verschnitt und Materialkosten

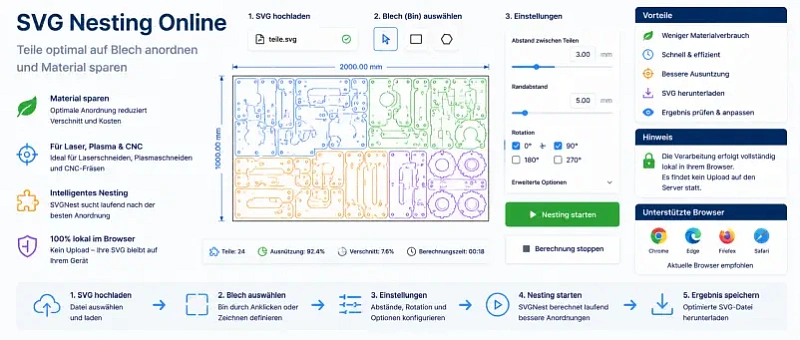

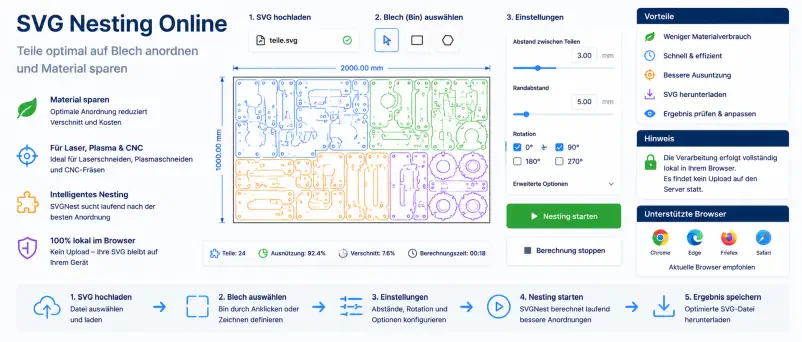

Wie funktioniert das SVG Nesting Tool?
- SVG-Datei mit geschlossenen Konturen hochladen
- Blechkontur oder Schnittfläche auswählen
- Abstände zwischen Teilen konfigurieren
- Rotationsoptionen und Optimierungsparameter festlegen
- Nesting starten und Anordnung berechnen lassen
- Ergebnis prüfen und optimierte SVG-Datei herunterladen
Das Tool sucht laufend nach besseren Anordnungen. Sobald ein geeignetes Ergebnis erreicht ist, kann die Berechnung gestoppt und die optimierte Datei gespeichert werden.
Voraussetzungen für die SVG-Datei
Für zuverlässige Ergebnisse sollte die SVG-Datei saubere und geschlossene Konturen enthalten.
- Teile als geschlossene Pfade oder Konturen
- keine eingebetteten Bilder
- keine Texte als bearbeitbare Schriftobjekte
- möglichst keine überlappenden Umrisse
- eindeutige Aussenkonturen der Teile
- definierte Blech- oder Plattenkontur als Bin
Typische Vorteile
- bessere Materialausnutzung
- weniger Verschnitt
- schnelle Vorbereitung von Schachtelplänen
- direkte Nutzung im Browser
- keine Installation erforderlich
- lokale Verarbeitung ohne Server-Upload
Aktuelle Einschränkungen
- Dateigrösse derzeit maximal 20 MB pro SVG-Datei
- die Berechnung kann auf schwachen Geräten länger dauern
- SVG- und Web-Worker-Unterstützung im Browser erforderlich
- Kurven werden für die Berechnung linear approximiert
- komplexe oder unsaubere SVG-Dateien können schlechtere Ergebnisse liefern
