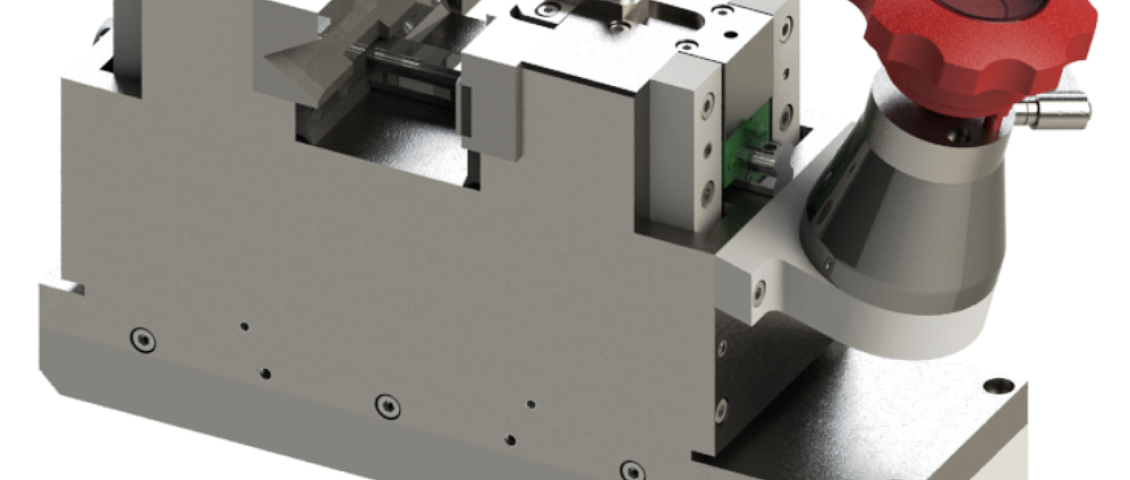

Pneumatischer Spannstock symmetrisch einstellbar

In diesem Projekt wurde ein pneumatisch betriebener Spannstock mit symmetrisch einstellbarer Spannmechanik entwickelt. Die Lösung ermöglicht eine zentrierte und gleichmäßige Spannung von Werkstücken und ist speziell für Anwendungen mit hohen Anforderungen an Präzision und Wiederholgenauigkeit ausgelegt.

Ausgangssituation und Anforderungen

Der Kunde benötigte eine Spannlösung, bei der sich beide Spannbacken synchron und symmetrisch zur Mittelachse bewegen. Dadurch sollte eine exakte Zentrierung des Werkstücks ohne zusätzliche Justierung gewährleistet werden.

Zentrale Anforderungen:

• symmetrische Verstellung der Spannbacken zur automatischen Zentrierung
• konstante und gleichmäßige Spannkraft auf beiden Seiten
• pneumatische Betätigung für kurze Taktzeiten
• kompakte und robuste Bauweise für industrielle Anwendungen
• hohe Wiederholgenauigkeit im Serienbetrieb

Technische Umsetzung

Die Konstruktion basiert auf einer präzise abgestimmten Kinematik, die eine synchronisierte Bewegung beider Spannbacken gewährleistet. Durch die symmetrische Kraftübertragung wird das Werkstück automatisch zentriert, wodurch zusätzliche Ausrichtprozesse entfallen.

Wesentliche Merkmale:

• synchron geführte Spannbacken mit definierter Mittelachse
• optimierte Mechanik für gleichmäßige Kraftverteilung
• robuste Konstruktion für dauerhafte industrielle Nutzung
• Integration standardisierter pneumatischer Komponenten
• minimierter Verschleiß durch durchdachte Lager- und Führungskonzepte

Die Entwicklung erfolgte vollständig im CAD mit Fokus auf Fertigungsgerechtigkeit und Montagefreundlichkeit.

Ergebnis und Mehrwert

Der symmetrisch einstellbare pneumatische Spannstock ermöglicht eine hochpräzise und reproduzierbare Werkstückspannung. Die automatische Zentrierung reduziert Rüstzeiten und minimiert Fehlerquellen im Produktionsprozess.

Vorteile im Überblick:

• automatische Zentrierung des Werkstücks
• hohe Prozesssicherheit und Wiederholgenauigkeit
• reduzierte Einricht- und Rüstzeiten
• gleichmäßige Spannkraftverteilung
• effiziente Integration in bestehende Anlagen
