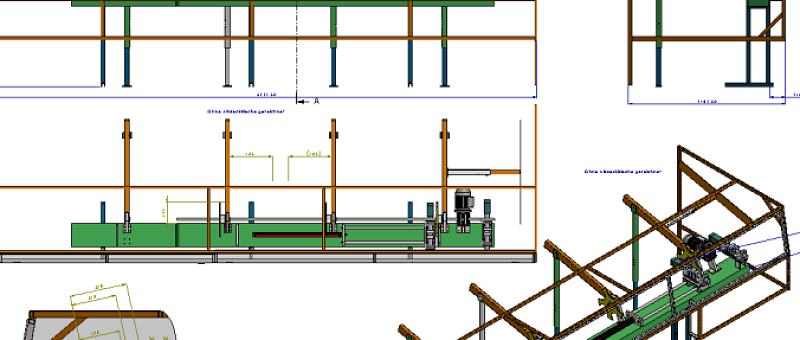

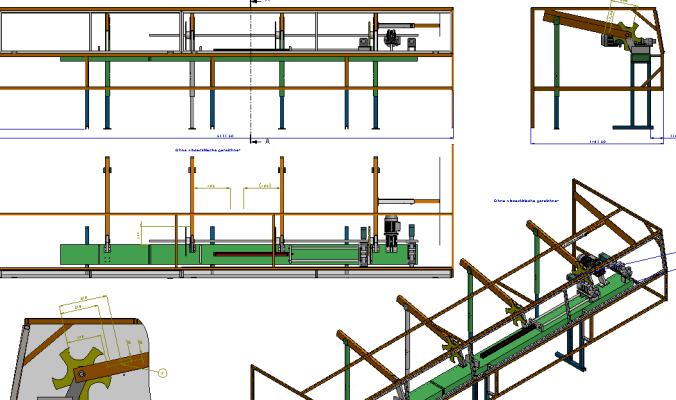

Technische Zeichnung nach Skizze oder Vorlage

Sie verfügen über eine Skizze, eine handgezeichnete Zeichnung oder ein Foto – wir übernehmen die präzise Überführung in professionelle CAD-Zeichnungen und vollständige Konstruktionsunterlagen.

Unsere Ingenieure erstellen normgerechte technische Zeichnungen auf Basis Ihrer Vorlagen und sorgen für eine exakte, fertigungsgerechte Umsetzung. Dabei berücksichtigen wir alle relevanten Anforderungen wie Bemassung, Toleranzen, Materialien und technische Spezifikationen.

Wir arbeiten mit führenden CAD-Systemen:

• SolidWorks
• AutoCAD
• Autodesk Inventor

Je nach Bedarf liefern wir Ihnen die Ergebnisse als editierbare CAD-Dateien (z. B. STEP, DWG, DXF) sowie als fertige Zeichnungen im PDF-Format.

Mögliche Eingabedaten

Für die Erstellung Ihrer technischen Zeichnung können Sie uns verschiedene Ausgangsdaten zur Verfügung stellen:

Skizze

Eine Skizze dient als grundlegende Vorlage für das gewünschte Bauteil oder die Konstruktion. Sie kann handgezeichnet oder digital erstellt sein und sollte die wichtigsten Abmessungen sowie Proportionen enthalten.

Foto einer Zeichnung

Sie können uns ein gut lesbares Foto per E-Mail senden. Wichtig ist, dass alle relevanten Details, Masse und Notizen klar erkennbar sind. Falls Massstäbe oder Formate nicht eindeutig sind, bitten wir um zusätzliche Angaben.

Bestehende Zeichnung oder Musterteil

Originalzeichnungen oder physische Bauteile können direkt als Vorlage verwendet werden. Diese können Sie uns zur Analyse bereitstellen. Das Ergebnis erhalten Sie digital oder auf Wunsch auch in gedruckter Form.

Digitale Werkzeuge für technische Zeichnungen und CAD-Daten

Für die Digitalisierung, Analyse und Weiterverarbeitung technischer Zeichnungen stehen verschiedene Online-Werkzeuge zur Verfügung. Diese unterstützen Konstrukteure und Unternehmen bei der Umwandlung, Prüfung und Optimierung technischer Unterlagen.

Mit dem Zeichnungsvergleich lassen sich Unterschiede zwischen verschiedenen Zeichnungsständen schnell erkennen. Die Toleranzanalyse unterstützt bei der Überprüfung von Mass-, Passungs- und Toleranzangaben.

PDF-Dateien können mit PDF zu DXF in bearbeitbare CAD-Daten umgewandelt werden. Für die automatische Auswertung technischer Zeichnungen steht zusätzlich die PDF-Zeichnungsanalyse zur Verfügung.

Scans und Fotos von Zeichnungen lassen sich mit Bild zu DXF oder Bild zu SVG in Vektordaten umwandeln. SVG-Dateien können anschliessend mit SVG zu DXF für CAD-Systeme vorbereitet werden.

DXF-Dateien können direkt im Browser mit dem DXF Viewer Online betrachtet werden. Für weiterführende Untersuchungen steht die DXF-Analyse zur Verfügung.

Eine Übersicht aller Werkzeuge finden Sie im Bereich CAD-Tools für Konstruktion und Engineering.

Unsere Leistungen im Überblick

• Erstellung technischer Zeichnungen nach Skizze oder Vorlage
• CAD-Modellierung und 2D-/3D-Konstruktion
• Digitalisierung bestehender Papierzeichnungen
• Überarbeitung und Optimierung vorhandener Zeichnungen
• Anpassung an Fertigungsanforderungen und Normen
• Erstellung vollständiger Konstruktionsdokumentation

Ihr Vorteil

Mit Roltec Engineering erhalten Sie präzise, nachvollziehbare und direkt einsetzbare Konstruktionsunterlagen. Unsere Lösungen unterstützen eine effiziente Produktion, vermeiden Missverständnisse in der Fertigung und verkürzen Entwicklungszeiten.
