FEM 1.5 CalculiX – Finite-Elemente-Analyse online
Mit diesem Tool können Sie 3D-Bauteile aus STEP-Dateien berechnen lassen und erhalten einen übersichtlichen Ergebnisbericht mit den wichtigsten Kennwerten.
Wofür wird FEM 1.5 CalculiX verwendet?
Mit einer FEM-Berechnung (Finite-Elemente-Methode) lassen sich Spannungen, Verformungen und Belastungen von Bauteilen bereits während der Konstruktion beurteilen. Dadurch können Schwachstellen früh erkannt und Konstruktionen vor der Fertigung optimiert werden.
Typische Anwendungen:
- Festigkeitsberechnung von Maschinenteilen
- Spannungs- und Verformungsanalyse
- Optimierung von Konstruktionen
- Überprüfung von Bauteilen vor der Fertigung
- Vergleich verschiedener Konstruktionsvarianten
Wie funktioniert die FEM-Berechnung?
- STEP-Datei hochladen
- Material und Belastungen definieren
- FEM-Berechnung starten
- Spannungen und Verformungen auswerten
- Ergebnisbericht herunterladen
Randbedingungen im 3D-Modell
Nach dem STEP-Upload können Sie die Auflagefläche und die Belastungsfläche direkt im 3D-Modell auswählen. Die Auflage wird vollständig fixiert; die eingegebene Gesamtkraft wird auf der gewählten Fläche verteilt. Wenn keine gültige Auswahl vorliegt, verwendet das Tool die Flächen nahe Zmin und Zmax automatisch als Fallback. Diese Randbedingungen dienen dem schnellen Check und ersetzen keine ingenieurmässig geprüfte Lagerung.

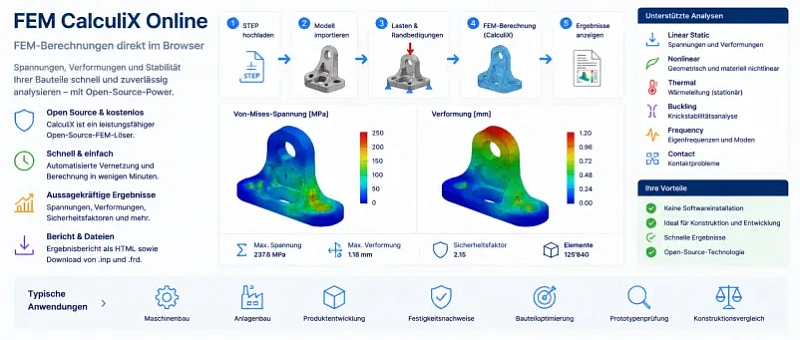

Welche Ergebnisse werden ausgegeben?
- Von-Mises-Spannungen
- Verformungen
- Verschiebungen
- Sicherheitsreserven
- grafische Ergebnisdarstellungen
Aktuelle Einschränkungen
- Grosse oder fein vernetzte Modelle benötigen mehr Rechenzeit
- Dateigrösse derzeit maximal 50 MB pro STEP-Datei
- Ergebnisse sollten vor kritischen Fertigungsentscheidungen fachlich geprüft werden
