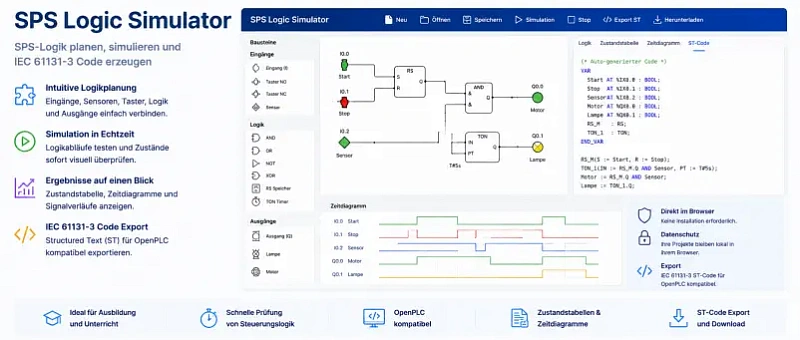

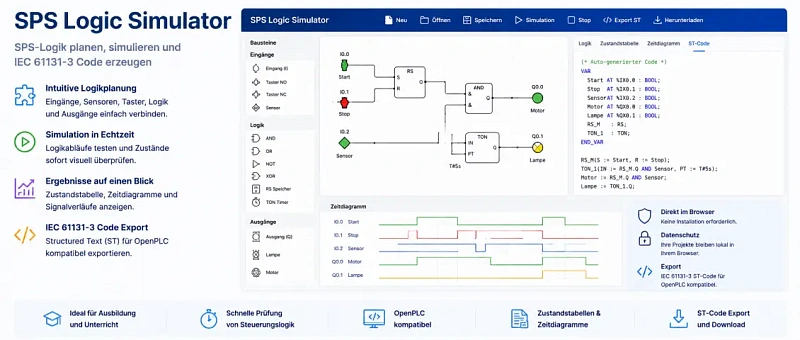

SPS-Logik planen und simulieren

Mit diesem Tool können Sie einfache Steuerungslogik für SPS-Systeme grafisch erstellen, simulieren und testen. Eingänge, Sensoren, Taster, Logikfunktionen und Ausgänge werden über eine intuitive Oberfläche miteinander verbunden.

Als Ergebnis erhalten Sie eine logische Schaltung, Zustandsinformationen sowie IEC 61131-3-kompatiblen Structured-Text-Code für die Weiterverarbeitung in SPS-Systemen.

Wofür wird der SPS Logic Simulator verwendet?

Der Simulator unterstützt bei der Entwicklung, Prüfung und Schulung von SPS-Steuerungen bereits vor der eigentlichen Programmierung.

Typische Anwendungen:

  • Ausbildung und Unterricht in Automatisierungstechnik
  • Entwicklung einfacher SPS-Steuerungen
  • Prüfung von Steuerungslogik vor der Inbetriebnahme
  • Visualisierung von Logikabläufen
  • Vorbereitung von SPS-Programmen
  • Erstellung von OpenPLC-kompatiblem Code

Wie funktioniert der Simulator?

  1. Eingänge, Sensoren und Ausgänge auswählen
  2. Logikbausteine auf die Arbeitsfläche ziehen
  3. Verbindungen zwischen den Elementen erstellen
  4. Simulation starten
  5. Logikzustände und Ergebnisse prüfen
  6. IEC 61131-3 Structured-Text-Code exportieren

Unterstützte Logikfunktionen

  • AND, OR und NOT
  • XOR-Verknüpfungen
  • SR- und RS-Speicher
  • Zeitglieder und Verzögerungen
  • digitale Ein- und Ausgänge
  • Sensoren und Taster

Welche Ergebnisse werden ausgegeben?

  • grafische Logikdarstellung
  • Zustandstabellen
  • Signalverläufe und Zeitdiagramme
  • Structured-Text-Code (ST)
  • OpenPLC-kompatible Programme

Typische Vorteile

  • schnelle Überprüfung von Steuerungslogik
  • keine Installation erforderlich
  • direkte Nutzung im Browser
  • geeignet für Ausbildung und Praxis
  • einfacher Export in SPS-Projekte

Technische Hinweise

Die Simulation erfolgt vollständig im Browser. Der generierte Structured-Text-Code basiert auf dem IEC 61131-3 Standard und kann als Grundlage für SPS-Projekte verwendet werden.

Schaltplan zeichnen

Von einem Ausgang (rechts) zu einem Eingang (links) ziehen. Taste/Sensor im Simulationsmodus umschalten.
