Online SVG zu DXF Konverter
Dieses Tool exportiert SVG-Vektordateien in das DXF-Format für CAD-Programme. Linien, Pfade, Polylinien und Rechtecke werden erkannt und als DXF-Geometrie ausgegeben.
Die erzeugten DXF-Dateien können anschliessend in verschiedenen CAD-Systemen weiterbearbeitet und für technische Anwendungen genutzt werden.
Besonders geeignet für:
- SVG-Dateien aus CAD- oder Grafikprogrammen
- technische Konturen und Vektorgrafiken
- Laser- und CNC-Vorlagen
- exportierte SVG-Dateien aus Bild-zu-SVG-Prozessen
- einfache technische Zeichnungen und Schemata
Wofür wird SVG zu DXF verwendet?
Das Tool unterstützt Konstrukteure, Ingenieure und technische Fachkräfte bei der schnellen Umwandlung von SVG-Vektordaten in das DXF-Format für CAD-Anwendungen.
Typische Anwendungen:
- Vorbereitung von Geometrien für CAD-Systeme
- Weiterverarbeitung von SVG-Konturen
- Laser- und CNC-Vorbereitung
- Umwandlung von Grafikdaten in technische Geometrie
- Unterstützung bei Reverse Engineering und Digitalisierung

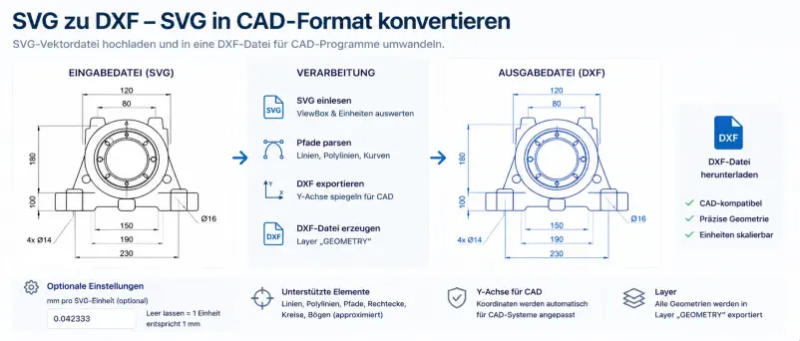

Wie funktioniert die Umwandlung?
Während der Verarbeitung werden verschiedene Analyse- und Konvertierungsschritte durchgeführt:
- SVG-Datei hochladen
- ViewBox und Einheiten analysieren
- Pfade, Linien und Konturen erkennen
- SVG-Geometrie in DXF umwandeln
- Download der erzeugten DXF-Datei
Kurven und komplexe Formen können dabei approximiert werden. Die Y-Achse wird für CAD-Systeme automatisch angepasst.
Optional kann ein Skalierungswert in Millimeter pro SVG-Einheit angegeben werden. Ohne Angabe gilt standardmässig:
1 SVG-Einheit = 1 mm
Aktuelle Einschränkungen
Das Tool eignet sich besonders für technische SVG-Dateien mit klaren Konturen. Eingeschränkt unterstützt werden:
- komplexe Freiformflächen
- SVG-Dateien mit umfangreichen Effekten
- eingebettete Bilder oder Filter
- Schriften und Textobjekte
- sehr komplexe Kurvengeometrien
Anwendung
Nach Zustimmung zur Datenverarbeitung wählen Sie eine SVG-Datei aus und starten die DXF-Erzeugung. Nach Abschluss der Verarbeitung kann die erzeugte DXF-Datei heruntergeladen werden.
Optional kann ein Skalierungswert für SVG-Einheiten angegeben werden, beispielsweise bei SVG-Dateien aus Bild-zu-SVG-Konvertern.
