Digitalisierung technischer Zeichnungen

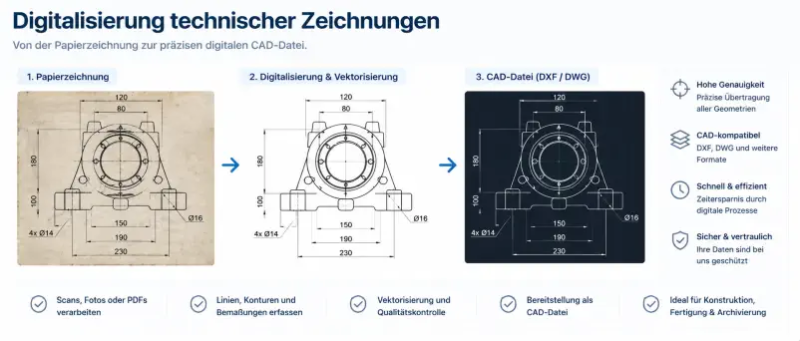

Die Digitalisierung technischer Zeichnungen umfasst die Umwandlung von Papierzeichnungen, Scans oder Bildern in moderne CAD-Dateien. Alte technische Zeichnungen werden dabei aus Rasterformaten wie JPG, PNG oder PDF in bearbeitbare CAD-Formate wie DXF, DWG oder STEP übertragen. Im Gegensatz zu einfachen Bilddateien ermöglicht eine CAD-Zeichnung die präzise Bearbeitung von Geometrien, Bemassungen, Texten und technischen Informationen. Dadurch können Zeichnungen modernisiert, angepasst und für aktuelle Fertigungsprozesse genutzt werden.

Typische Anwendungen:

• Papierzeichnungen digitalisieren
• technische Zeichnungen in CAD umwandeln
• alte Zeichnungen modernisieren
• CAD-Daten aus Scans erstellen
• PDF-Zeichnungen bearbeiten
• technische Dokumentationen aktualisieren

Digitalisierung oder Vektorisierung?

Der Begriff „Vektorisierung“ wird häufig im professionellen CAD-Umfeld verwendet. In der Praxis suchen jedoch viele Unternehmen nach Begriffen wie:

• technische Zeichnung digitalisieren
• Papierzeichnung in CAD umwandeln
• CAD aus Scan erstellen
• Zeichnung als DXF oder DWG erstellen

Deshalb wird heute häufiger von der Digitalisierung technischer Zeichnungen gesprochen.

Methoden der Digitalisierung von Zeichnungen

Automatische Digitalisierung

Bei der automatischen Digitalisierung werden spezielle Softwarelösungen verwendet, um Linien und Konturen automatisch zu erkennen. In vielen Fällen ist jedoch eine erhebliche manuelle Nachbearbeitung erforderlich, insbesondere bei alten oder beschädigten Zeichnungen. Scans und Bilder können vorab in Vektorformate wie SVG oder DXF umgewandelt werden.

Manuelle Digitalisierung in CAD

Die präziseste Methode ist die manuelle Übertragung durch einen Konstrukteur. Dabei entstehen saubere und technisch korrekte CAD-Zeichnungen. Es gibt zwei Hauptvarianten:

1. Digitalisierung durch Nachzeichnen

Die Originalzeichnung wird als Vorlage in ein CAD-System importiert. Anschliessend wird die technische Zeichnung neu erstellt.

Vorteile:

• schnelle Umsetzung
• wirtschaftlich bei einfachen Zeichnungen
• geeignet für reine 2D-CAD-Daten

Mögliche Nachteile:

• Abweichungen bei verzerrten Vorlagen
• Masse und Geometrie sind nicht parametrisch verbunden
• eingeschränkte Änderbarkeit

2. Digitalisierung mit 3D-Modellierung

Hier wird zuerst ein vollständiges 3D-CAD-Modell erstellt. Daraus werden anschliessend technische Zeichnungen erzeugt. Diese Methode eignet sich besonders für:

• Konstruktionen mit späteren Änderungen
• Maschinenbau und Produktentwicklung
• Ersatzteilrekonstruktion
• Modernisierung alter Konstruktionen

Vorteile:

• höchste Genauigkeit
• parametrische Änderungen möglich
• moderne CAD-Dokumentation
• ideale Grundlage für Fertigung und CAM

Digitalisierung alter Zeichnungen

Viele Papierzeichnungen entsprechen nicht mehr aktuellen Normen. Deshalb werden technische Zeichnungen häufig gleichzeitig modernisiert.

Dabei können aktualisiert werden:

• Toleranzen
• Rauheitsangaben
• Werkstoffbezeichnungen
• Beschichtungen
• Normangaben
• Fertigungsinformationen

Die Zeichnung beschreibt weiterhin dasselbe Bauteil, entspricht jedoch modernen technischen Standards.

Digitalisierung von Montagezeichnungen

Bei Baugruppenzeichnungen müssen häufig auch Einzelteile und Stücklisten digitalisiert werden. In komplexen Projekten kann zusätzlich eine Montageprüfung mit 3D-Modellen erforderlich sein.

Dadurch lassen sich:

• Kollisionen erkennen
• Passungen prüfen
• Änderungen nachvollziehen
• Fertigungsfehler vermeiden

Digitalisierung von Stücklisten und Spezifikationen

Auch technische Spezifikationen, Tabellen und Stücklisten können digitalisiert und in moderne CAD- oder Dokumentationssysteme übernommen werden.

Digitale Werkzeuge für technische Zeichnungen und CAD-Daten

Neben der professionellen Digitalisierung technischer Zeichnungen stehen heute zahlreiche digitale Werkzeuge zur Verfügung, um Zeichnungen zu analysieren, zu konvertieren und für die Konstruktion aufzubereiten.

Mit dem Zeichnungsvergleich lassen sich Unterschiede zwischen verschiedenen Zeichnungsständen schnell erkennen. Für die Überprüfung von Mass-, Passungs- und Toleranzangaben steht eine Toleranzanalyse zur Verfügung.

Für die Umwandlung von Vektordaten können Konstrukteure SVG zu DXF verwenden. Sollen Bauteile materialoptimiert verschachtelt werden, unterstützt das Werkzeug SVG Nesting bei der automatischen Anordnung von Konturen für Laserschneiden, Wasserstrahlschneiden oder Fräsen.

Stücklisten aus technischen Zeichnungen können mit der Stücklistenerkennung automatisch erkannt und ausgewertet werden. Dies erleichtert die Übernahme von Daten in ERP-, PDM- oder CAD-Systeme.

PDF-Dokumente lassen sich mit PDF zu DXF in bearbeitbare CAD-Formate umwandeln. Für die automatische Auswertung von Zeichnungsinhalten steht zusätzlich die PDF-Zeichnungsanalyse zur Verfügung.

DXF-Dateien können direkt im Browser mit dem DXF Viewer Online betrachtet werden. Für weiterführende Untersuchungen bietet die DXF-Analyse zusätzliche Informationen zu Geometrien, Layern und Zeichnungsstrukturen.

Rasterbilder, Scans und Fotos von technischen Zeichnungen können mit Bild zu SVG oder Bild zu DXF in bearbeitbare Vektorformate umgewandelt werden.

Eine Übersicht weiterer Werkzeuge finden Sie im Bereich CAD-Tools. Für technische Berechnungen stehen zusätzliche Engineering- und Berechnungstools zur Verfügung.

Insbesondere bei der Überprüfung von Konstruktionen und Bauteilen kann die Online-FEM-Simulation mit FEM CalculiX helfen, Spannungen, Verformungen und kritische Belastungsbereiche bereits in einer frühen Entwicklungsphase zu erkennen.

Kosten für die Digitalisierung technischer Zeichnungen

Die Kosten hängen unter anderem von folgenden Faktoren ab:

• Anzahl der Zeichnungen
• Komplexität der Geometrie
• gewünschtes CAD-Format
• Bedarf an 3D-Modellen
• notwendige Modernisierung
• Qualität der Vorlagen

Für eine genaue Kalkulation senden Sie bitte Ihre Zeichnungen oder Scans an E-Mail.

Roltec Engineering – Digitalisierung von Zeichnungen

Roltec Engineering unterstützt Unternehmen bei der Digitalisierung technischer Zeichnungen und der Erstellung moderner CAD-Daten. Unsere Leistungen umfassen:

• Digitalisierung von Papierzeichnungen
• CAD-Konstruktion nach Vorlage
• Erstellung von DXF-, DWG- und STEP-Dateien
• 3D-Modellierung im Maschinenbau
• technische Dokumentation
• Modernisierung alter Zeichnungen

Mit modernen CAD-Technologien und langjähriger Erfahrung im Maschinenbau erstellen wir präzise und zukunftssichere technische Unterlagen.
