Vergleich für Zeichnungen, Pläne und Schemas
Wie funktioniert der Zeichnungsvergleich? (kurz antippen zum Öffnen)
Der Zeichnungsvergleich unterstützt Konstrukteure, Ingenieure und technische Fachkräfte beim schnellen Erkennen von Unterschieden zwischen zwei technischen Zeichnungen oder Zeichnungsscans. Änderungen können automatisch markiert und visuell hervorgehoben werden.
Das Tool eignet sich besonders für:
- Vergleich von alten und neuen Zeichnungsständen
- Kontrolle von Änderungen in Konstruktionen
- Prüfung von Fertigungszeichnungen
- Analyse von Bearbeitungen und Anpassungen
- Qualitätskontrolle technischer Dokumentation
Unterschiede werden farblich dargestellt:
- Rot – entfernte Bereiche
- Grün – hinzugefügte Bereiche
- Gelb – geänderte Bereiche

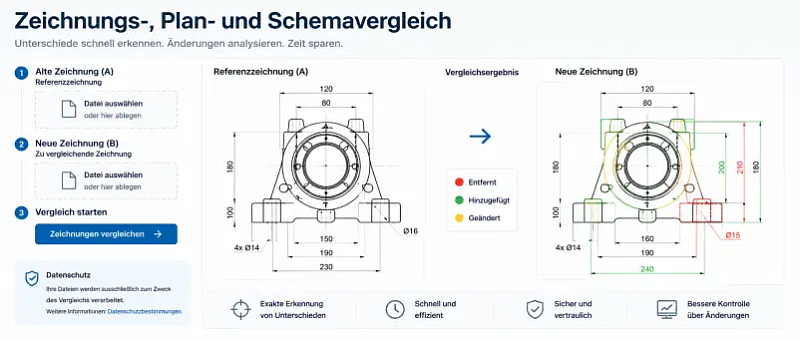

Wie funktioniert der Zeichnungsvergleich?
Für den Vergleich werden zwei Zeichnungsscans oder technische Zeichnungen hochgeladen:
- Referenzzeichnung (A)
- neue Zeichnung oder geänderte Version (B)
Nach dem Hochladen analysiert das System beide Dateien automatisch und markiert die erkannten Unterschiede visuell. Dadurch lassen sich Änderungen schnell identifizieren und prüfen.
Anwendungsmöglichkeiten
Das Tool kann unter anderem verwendet werden für:
- CAD- und Konstruktionskontrolle
- Versionsvergleich technischer Unterlagen
- Prüfung externer Zeichnungen
- Unterstützung bei Reverse Engineering
- Dokumentation von Änderungen
Vorteile im Überblick
- schneller Vergleich technischer Zeichnungen
- automatische Erkennung von Änderungen
- visuelle Hervorhebung von Differenzen
- einfache Bedienung
- Unterstützung für technische Prüfprozesse
