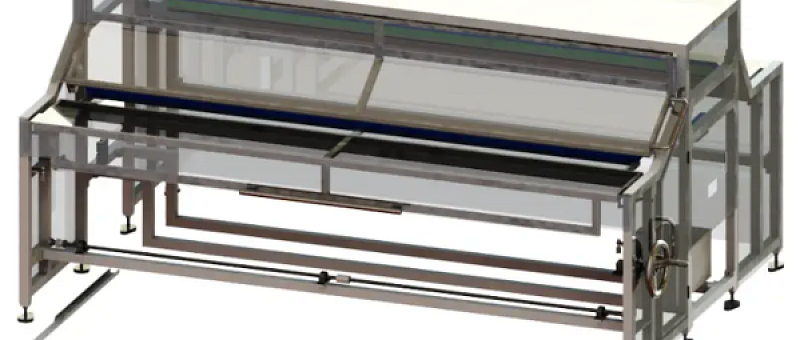

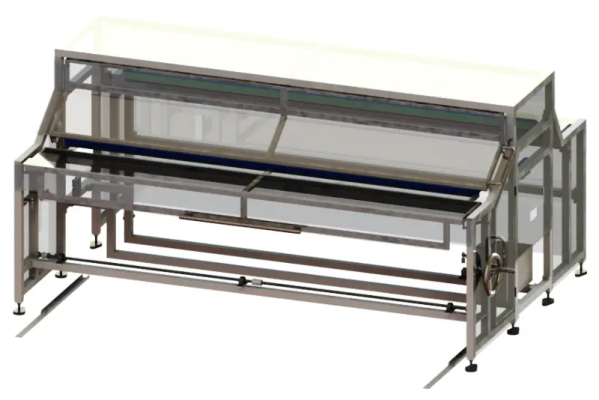

Maschinengestelle aus Stahlprofilen – Entwicklung und Konstruktion

Im Rahmen eines umfangreichen Gesamtprojekts im Anlagenbau wurden Maschinengestelle aus Stahlprofilen entwickelt. Die Konstruktion dieses Teilprojekts wurde eigenständig umgesetzt und umfasste die vollständige Auslegung der tragenden Struktur sowie deren Integration in die Gesamtanlage.

Ziel war die Realisierung einer hochbelastbaren und präzisen Grundstruktur, die den Anforderungen an Stabilität, Dauerbetrieb und Integration in komplexe Systeme gerecht wird.

Ausgangssituation und Anforderungen

Die Maschinengestelle bilden die tragende Basis für zentrale Anlagenkomponenten und müssen sowohl statische als auch dynamische Lasten zuverlässig aufnehmen. Gleichzeitig war eine exakte Abstimmung mit der Gesamtanlage erforderlich.

Zentrale Anforderungen:

• hohe strukturelle Steifigkeit und Belastbarkeit
• Aufnahme von statischen und dynamischen Lasten
• präzise Ausrichtung von Maschinenkomponenten
• Integration in die Gesamtanlage
• fertigungsgerechte und wirtschaftliche Konstruktion

Technische Umsetzung

Die Konstruktion der Maschinengestelle aus Stahlprofilen erfolgte eigenständig und unter Berücksichtigung aller relevanten Lastfälle sowie der Anforderungen an Fertigung und Montage. Besonderes Augenmerk lag auf der Optimierung der Struktur hinsichtlich Stabilität und Materialeinsatz.

Wesentliche Merkmale der Lösung:

• verwindungssteife Rahmenkonstruktion aus Stahlprofilen
• optimierte Lastpfade zur Minimierung von Verformungen
• präzise definierte Schnittstellen zu angrenzenden Komponenten
• robuste Auslegung für industrielle Dauerbelastung
• fertigungsgerechte Konstruktion für effiziente Umsetzung

Die Entwicklung wurde vollständig im CAD durchgeführt und auf die Anforderungen der Gesamtanlage abgestimmt.

Ergebnis und Mehrwert

Die entwickelten Maschinengestelle bilden eine stabile und zuverlässige Basis für den Betrieb der Gesamtanlage. Durch die eigenständige Umsetzung konnte eine technisch konsistente und effizient integrierte Lösung realisiert werden.

Vorteile im Überblick:

• hohe Stabilität und Belastbarkeit
• zuverlässige Funktion im Gesamtsystem
• präzise Ausrichtung von Komponenten
• effiziente und wirtschaftliche Konstruktion
• langlebige und wartungsfreundliche Ausführung
