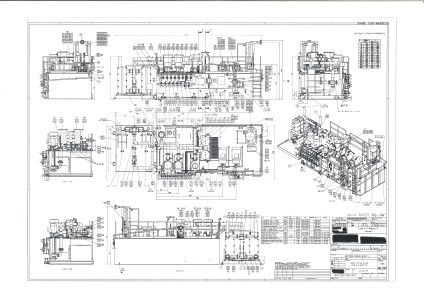

Technisches Zeichnen

Technisches Zeichnen ist die Grundlage jeder technischen Konstruktion und dient der eindeutigen Darstellung von Bauteilen, Baugruppen und kompletten Systemen.

Es ermöglicht die exakte Kommunikation zwischen Konstruktion, Fertigung und Montage und stellt sicher, dass ein Produkt korrekt hergestellt und zusammengebaut werden kann.

In modernen Engineering-Prozessen ist technisches Zeichnen ein unverzichtbares Element, insbesondere im Maschinenbau, Anlagenbau und in der industriellen Fertigung.

Was ist technisches Zeichnen?

Technisches Zeichnen beschreibt die Erstellung normgerechter Zeichnungen, die alle relevanten Informationen eines Bauteils enthalten.

Inhalte technischer Zeichnungen

• Geometrie und Form eines Bauteils
• Bemassung und Toleranzen
• Materialien und Oberflächenangaben
• Passungen und Funktionsmasse
• Technische Hinweise und Normverweise

Diese Informationen sind entscheidend, um eine fehlerfreie Fertigung und Funktion zu gewährleisten.

Prozess des technischen Zeichnens

Die Erstellung technischer Zeichnungen erfolgt strukturiert und basiert auf klar definierten Schritten.

1. Analyse der Anforderungen

• Verständnis der Funktion des Bauteils oder Systems
• Klärung von technischen und fertigungsspezifischen Anforderungen
• Abstimmung mit Konstruktion und Produktion

2. Konstruktion und Modellierung

• Erstellung von 2D-Zeichnungen oder 3D-CAD-Modellen
• Definition der Geometrie und Struktur
• Berücksichtigung von Fertigungsprozessen

3. Bemassung und Normierung

• Festlegung von Massen, Toleranzen und Passungen
• Anwendung von ISO- und DIN-Normen
• Ergänzung technischer Hinweise

4. Prüfung und Freigabe

• Kontrolle auf Vollständigkeit und Korrektheit
• Überprüfung der Fertigungstauglichkeit
• Abstimmung mit allen Beteiligten

Typische Probleme im technischen Zeichnen

Fehler oder Unklarheiten in technischen Zeichnungen führen häufig zu erheblichen Problemen in der Produktion.

Unklare oder fehlende Bemassung

Problem: Masse sind unvollständig oder widersprüchlich

Folge: Fehlfertigung oder Nacharbeit

Falsche Toleranzen und Passungen

Problem: Ungeeignete oder fehlende Toleranzangaben

Folge: Funktionsprobleme oder Montagefehler

Fehlende Normkonformität

Problem: Zeichnungen entsprechen nicht ISO- oder DIN-Normen

Folge: Missverständnisse zwischen Konstruktion und Fertigung

Unzureichende technische Angaben

Problem: Materialien, Oberflächen oder Hinweise fehlen

Folge: Qualitätsprobleme oder fehlerhafte Herstellung

Digitale Werkzeuge für technische Zeichnungen

Moderne CAD- und Analysewerkzeuge unterstützen Konstrukteure bei der Erstellung, Prüfung und Optimierung technischer Zeichnungen. Viele Aufgaben können heute direkt online durchgeführt werden.

Mit dem Zeichnungsvergleich lassen sich Unterschiede zwischen verschiedenen Zeichnungsständen schnell erkennen. Für die Überprüfung von Mass-, Passungs- und Toleranzangaben steht die Toleranzanalyse zur Verfügung.

PDF-Zeichnungen können mit PDF zu DXF in bearbeitbare CAD-Daten umgewandelt werden. Die PDF-Zeichnungsanalyse unterstützt bei der automatischen Auswertung technischer Zeichnungen.

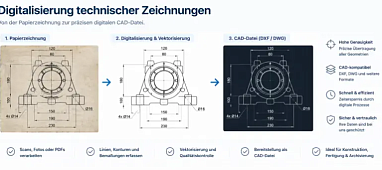

Rasterbilder und Scans technischer Zeichnungen lassen sich mit Bild zu DXF oder Bild zu SVG in weiterverarbeitbare Vektorformate umwandeln.

Für DXF-Dateien stehen der DXF Viewer Online sowie die DXF-Analyse zur Verfügung. SVG-Dateien können mit SVG zu DXF für CAD-Systeme vorbereitet werden.

Eine Übersicht aller Werkzeuge finden Sie im Bereich CAD-Tools für Konstruktion und Engineering.

Folgen fehlerhafter technischer Zeichnungen

Fehler im technischen Zeichnen haben direkte Auswirkungen auf Kosten und Qualität.

Typische Konsequenzen

• Produktionsfehler und Ausschuss
• Verzögerungen im Projektablauf
• Erhöhte Kosten durch Nacharbeit
• Probleme bei Montage und Funktion
• Kommunikationsprobleme zwischen Abteilungen

Eine präzise Zeichnung ist daher entscheidend für den gesamten Projekterfolg.

Technisches Zeichnen bei Roltec

Wir erstellen professionelle technische Zeichnungen und CAD-Daten für industrielle Anwendungen.

Unsere Leistungen

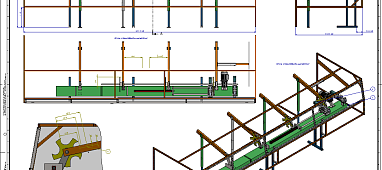

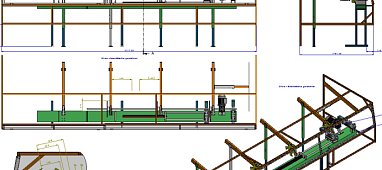

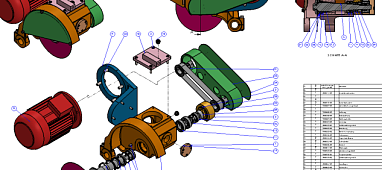

• Erstellung von Fertigungs-, Montage- und Baugruppenzeichnungen
• 2D- und 3D-CAD-Konstruktion (SolidWorks, AutoCAD, Inventor)
• Konvertierung und Aufbereitung von CAD-Daten
• Prüfung und Korrektur bestehender Zeichnungen
• Erstellung normgerechter und fertigungstauglicher Dokumentation

Normen und Qualität

Alle Zeichnungen werden gemäss internationalen Standards erstellt.

Unterstützte Normen

• ISO
• DIN
• Kundenspezifische Richtlinien

Unsere Zeichnungen sind:

• Präzise und eindeutig
• Normgerecht
• Direkt für die Produktion geeignet

Ihr Nutzen

Vorteile im Überblick

• Reduzierung von Fertigungsfehlern
• Klare und eindeutige technische Dokumentation
• Effiziente Kommunikation zwischen Konstruktion und Produktion
• Zeit- und Kostenersparnis
• Hohe Qualität und Zuverlässigkeit

Fazit

Technisches Zeichnen ist ein zentraler Bestandteil jeder technischen Entwicklung.

Nur durch präzise, normgerechte und verständliche Zeichnungen kann sichergestellt werden, dass Produkte korrekt gefertigt, montiert und betrieben werden.
