Pneumatik Simulator
Informationen zum Pneumatik Simulator (kurz antippen zum Öffnen)

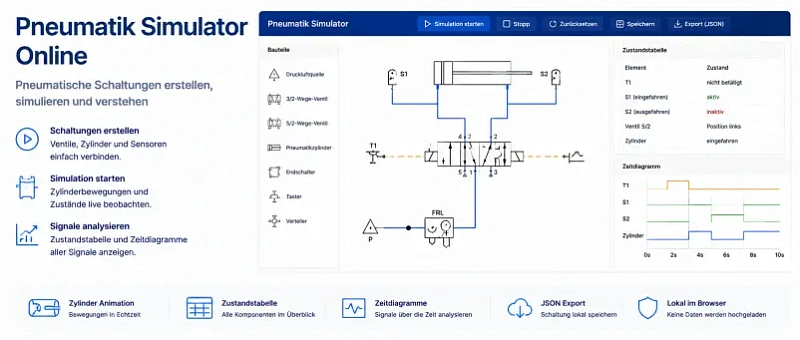

Pneumatische Schaltungen simulieren

Mit diesem Tool erstellen und testen Sie pneumatische Schaltungen direkt im Browser. Pneumatikzylinder, Ventile, Endschalter und Druckluftquellen können grafisch verbunden und simuliert werden.

Der Pneumatik Simulator eignet sich für Ausbildung, Schulung, Planung und das Verständnis pneumatischer Abläufe in Maschinen und Automatisierungsanlagen.

Wofür wird der Pneumatik Simulator verwendet?

Pneumatische Steuerungen kommen in vielen Maschinen und Anlagen zum Einsatz. Mit dem Simulator lassen sich Schaltungen vor der praktischen Umsetzung prüfen und Abläufe besser verstehen.

Typische Einsatzbereiche:

  • Ausbildung und Unterricht
  • Automatisierungstechnik
  • Maschinenbau
  • Steuerungstechnik
  • Fehlersuche und Analyse
  • Vorbereitung von Pneumatikprojekten

Verfügbare Elemente

  • Druckluftquelle
  • 3/2-Wege-Ventile
  • 5/2-Wege-Ventile
  • Pneumatikzylinder
  • Endschalter
  • Taster und Steuersignale
  • Druckluft-Verteiler

Wie funktioniert der Simulator?

  1. Elemente aus der Bibliothek auswählen
  2. Bauteile auf der Arbeitsfläche platzieren
  3. Druck- und Steuerleitungen verbinden
  4. Simulation starten
  5. Zylinderbewegungen und Zustände beobachten
  6. Signalverläufe analysieren

Die Simulation erfolgt interaktiv und zeigt die Auswirkungen von Schaltzuständen unmittelbar an.

Welche Ergebnisse werden angezeigt?

  • grafischer Schaltplan
  • Zustand aller Komponenten
  • Animation der Zylinderbewegungen
  • Zustandstabellen
  • Signal- und Zeitdiagramme
  • Darstellung von Steuer- und Druckleitungen

Typische Vorteile

  • direkte Nutzung im Browser
  • keine Installation erforderlich
  • ideal für Ausbildung und Schulung
  • schnelles Verständnis pneumatischer Abläufe
  • Unterstützung bei Planung und Fehlersuche

Technische Hinweise

Die Simulation läuft vollständig im Browser. Blaue Leitungen stellen Druckluftverbindungen dar, orange gestrichelte Leitungen symbolisieren Steuersignale.

Je nach Ausbaustufe können weitere Pneumatikkomponenten und Simulationsfunktionen ergänzt werden.

Schaltung zeichnen

Von Ausgang (rechts) zu Eingang (links). Taster antippen zum Umschalten.

Druckluft (P) Steuerung (Y) Symbole: Wikimedia Commons (ISO 1219-1, CC BY-SA)
