Online PDF zu DXF Konverter
Dieses Tool exportiert PDF-Dateien mit Vektorgeometrie in das DXF-Format für CAD-Programme. Linien, Kurven, Rechtecke und technische Konturen werden aus den PDF-Zeichnungspfaden erkannt und als DXF-Geometrie ausgegeben.
Die erzeugten DXF-Dateien können anschliessend in verschiedenen CAD-Systemen weiterbearbeitet und für technische Anwendungen genutzt werden.
Besonders geeignet für:
- PDF-Exporte aus CAD- oder Konstruktionsprogrammen
- technische Zeichnungen und Pläne als Vektor-PDF
- Laser- und CNC-Vorlagen aus PDF
- DXF-Vorbereitung aus PDF-Konturen
- einfache technische Schemata und Konturen
Wofür wird PDF zu DXF verwendet?
Das Tool unterstützt Konstrukteure, Ingenieure und technische Fachkräfte bei der schnellen Umwandlung von PDF-Vektordaten in das DXF-Format für CAD-Anwendungen.
Typische Anwendungen:
- Weiterverarbeitung von CAD-PDF-Exporten
- Extraktion von Konturen aus technischen PDFs
- Laser- und CNC-Vorbereitung
- Umwandlung von PDF-Geometrie in bearbeitbare DXF-Daten
- Unterstützung bei Reverse Engineering und Digitalisierung

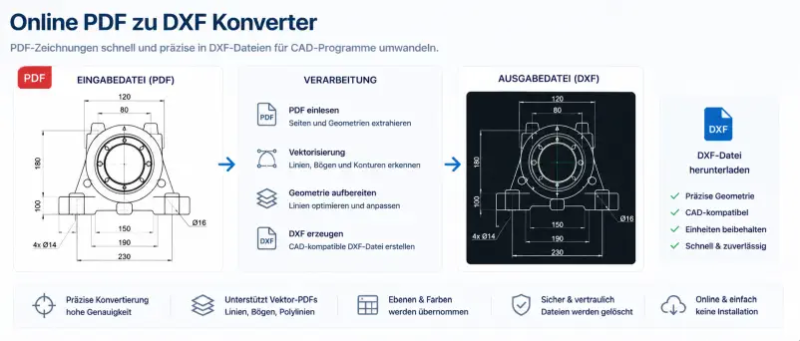

Wie funktioniert die Umwandlung?
Während der Verarbeitung werden verschiedene Analyse- und Konvertierungsschritte durchgeführt:
- PDF-Datei hochladen
- Vektorpfade auf allen Seiten auslesen (PyMuPDF)
- Texte und Bemassungswerte als MTEXT exportieren
- Linien, Kurven und Rechtecke erkennen
- PDF-Geometrie in DXF umwandeln (ezdxf)
- Download der erzeugten DXF-Datei
Kurven werden dabei approximiert. Die Y-Achse wird für CAD-Systeme automatisch angepasst. Alle Seiten der PDF werden in eine gemeinsame DXF-Datei exportiert.
Optional kann ein Skalierungswert in Millimeter pro PDF-Punkt angegeben werden. Ohne Angabe gilt standardmässig:
1 PDF-Punkt = 25,4 / 72 mm (ca. 0,3528 mm)
Aktuelle Einschränkungen
Das Tool verarbeitet ausschliesslich PDF-Dateien mit eingebetteter Vektorgeometrie. Nicht unterstützt oder eingeschränkt:
- reine Scan-PDFs ohne Vektordaten (bitte «Bild zu DXF» verwenden)
- Texte, die im PDF bereits in Pfade umgewandelt wurden (Outlines)
- komplexe Freiformflächen und Schraffuren
- eingebettete Bilder und Rasterinhalte
- sehr komplexe PDFs mit tausenden Pfaden
Anwendung
Nach Zustimmung zur Datenverarbeitung wählen Sie eine PDF-Datei aus und starten die DXF-Erzeugung. Nach Abschluss der Verarbeitung kann die erzeugte DXF-Datei heruntergeladen werden.
Optional kann ein Skalierungswert für PDF-Punkte angegeben werden, beispielsweise wenn die PDF aus einem speziellen Export stammt.
