3D und 2D Vergleich für STEP, STL und DXF

Dieses Tool ermöglicht den Vergleich von 3D-Modellen und technischen Dateien direkt im Browser.

Unterstützte Formate:

• STEP ↔ STEP
• STL ↔ STL
• DXF ↔ DXF

Der 3D-Vergleich hilft dabei, Unterschiede zwischen zwei Modellständen schnell zu erkennen und technische Änderungen zu analysieren.

Besonders geeignet für:

• Maschinenbau und Konstruktion
• Revisionskontrolle
• Lieferantenprüfung
• PLM- und PDM-Prozesse
• Qualitätskontrolle
• technische Freigaben und Reviews

Welche Unterschiede werden analysiert?

Das Tool analysiert verschiedene geometrische und technische Eigenschaften der Modelle:

• Änderungen der Geometrie
• neue oder entfernte Bohrungen
• Volumenänderungen
• Begrenzungsbox und Abmessungen
• Flächen- und Mesh-Strukturen
• Unterschiede zwischen Revisionen

Dadurch lassen sich Änderungen zwischen alten und neuen Modellständen effizient erkennen.

Wie funktioniert der 3D Vergleich?

1. Modell A und Modell B hochladen
2. Dateien importieren und analysieren
3. Geometrie und Kennzahlen vergleichen
4. Volumen, Begrenzungsbox und Entitäten prüfen
5. 3D-Ansicht und Vergleichsergebnisse anzeigen

Die Analyse erfolgt abhängig vom Dateiformat lokal im Browser oder serverseitig.

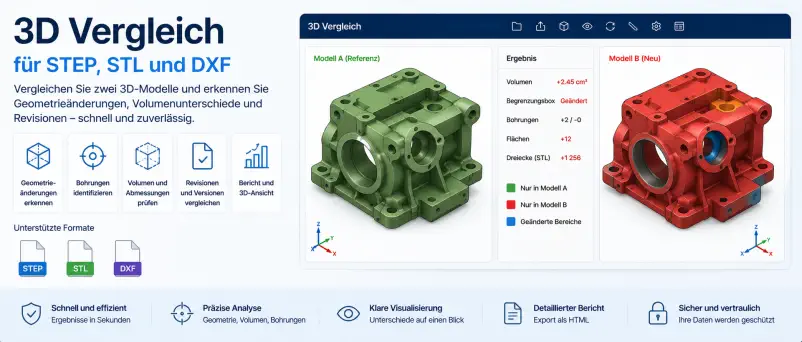

Visualisierung der Unterschiede

Die Modelle werden nebeneinander dargestellt, um Unterschiede schnell sichtbar zu machen.

• Grün = Referenzmodell / ursprüngliche Version
• Rot = neues oder geändertes Modell

Dadurch können Änderungen an Geometrie und Baugruppen direkt visuell geprüft werden.

Analysefunktionen

Das Tool unterstützt verschiedene technische Vergleichsfunktionen:

• Vergleich von Begrenzungsboxen
• Analyse von Volumenänderungen
• Vergleich von Flächen und Meshes
• Prüfung von Geometrieänderungen
• technische Revisionskontrolle

Aktuelle Einschränkungen

• STEP- und STL-Dateien werden primär im Browser analysiert
• DXF-Dateien können serverseitig verarbeitet werden
• Exakte Boolean-Differenzen sind browserseitig eingeschränkt
• Sehr grosse Dateien können langsamer verarbeitet werden
• Dateigrösse derzeit maximal 80 MB pro Datei
