Zeichnen nach Fertigungsteil

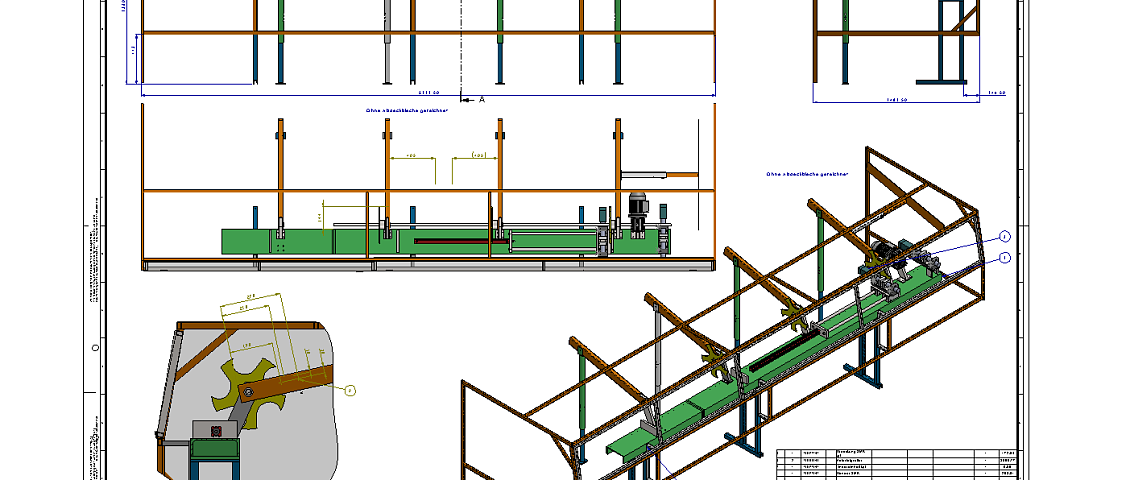

Wir erstellen Zeichnungen auf der Grundlage von Mustern oder fertigen Kundenteilen für die Produktion. Für komplexe Produkte können wir ein Reverse Engineering durchführen.
Das Kopieren des Teils erfolgt mit einer der beiden Methoden oder häufiger mit einer Kombination aus beiden:
Für ein gutes Exemplar eines Produkts ist es notwendig, möglichst vollständige Ausgangsdaten zu liefern, um mögliche Konstruktionsfehler zu vermeiden.
Wir verwenden eine doppelte Masskontrolle, um sicherzustellen, dass die Teilezeichnung korrekt ist:
1. Maßkontrollen an der Zeichnung und am realen Produkt, wenn das Produkt unserem Konstrukteur zum Zeitpunkt der Erstellung der Zeichnungen zur Verfügung steht.
Entdecken Sie technisches Zeichnen nach Fertigungsteil mit Roltec Engineering. Unsere Ingenieurdienstleistungen bieten präzise Konstruktionszeichnungen, die auf die Anforderungen von Fertigungsteilen zugeschnitten sind. Mit effizienten CAD-Technologien und massgeschneiderten Konstruktionsdokumentationen setzen wir auf kreative Umsetzung und zukunftsorientiertes Zeichnen. Erfahren Sie mehr über unsere Expertise in der mechanischen Konstruktion.
Das Kopieren des Teils erfolgt mit einer der beiden Methoden oder häufiger mit einer Kombination aus beiden:
- Manuelle Bemaßung: für große, schwere Teile, flache Produkte mit unkomplizierter geometrischer Form, bei denen das 3D-Scannen ein zeitaufwändigeres Verfahren wäre;
- 3D-Scannen: wird für Teile mit komplexen Formen und vielen gekrümmten Oberflächen verwendet.
Das 3D-Scannen wird mit einem eigenen professionellen, hochpräzisen 3D-Scanner durchgeführt.
Der Arbeitsaufwand für das Kopieren eines Teils kann je nach Aufgabe Folgendes umfassen:
- Besuch des Designers vor Ort, um Messungen vorzunehmen;
- manuelle Bemaßung des Werkstücks;
- 3D-Scannen;
- Erstellung eines soliden 3D-Modells;
- Gegebenenfalls Überarbeitung/Nachbearbeitung des 3D-Modells;
- Erstellung von Zeichnungen.
Vor-Ort-Scannen von großen Teilen
Wir erstellen auch Zeichnungen für große Objekte. Die wichtigste Voraussetzung ist, dass der Kunde in der Lage sein muss, das Produkt mit einem Gabelstapler oder Kran von verschiedenen Seiten zu messen.
Wir arbeiten in Kantonen Schaffhausen, Zürich, Aargau und Thurgau und bieten einen fachkundigen Vor-Ort-Besuch beim Kunden an, um Messungen durchzuführen. Wir können auch dafür sorgen, dass ein Spezialist in anderen Kantonen zur Verfügung steht.
Wie man sicherstellt, dass die Teile der Zeichnung entsprechen
Wir verwenden eine doppelte Masskontrolle, um sicherzustellen, dass die Teilezeichnung korrekt ist:
1. Maßkontrollen an der Zeichnung und am realen Produkt, wenn das Produkt unserem Konstrukteur zum Zeitpunkt der Erstellung der Zeichnungen zur Verfügung steht.
2. Steht das Produkt zum Zeitpunkt der Zeichnungserstellung nicht zur Einsichtnahme zur Verfügung, wird eine möglichst detaillierte Skizze mit doppelten Abmessungen angefertigt. Es wird ein zertifiziertes Werkzeug verwendet. Die Skizze wird von einem Designer mit umfassender Erfahrung im Re-Engineering angefertigt.
Entdecken Sie technisches Zeichnen nach Fertigungsteil mit Roltec Engineering. Unsere Ingenieurdienstleistungen bieten präzise Konstruktionszeichnungen, die auf die Anforderungen von Fertigungsteilen zugeschnitten sind. Mit effizienten CAD-Technologien und massgeschneiderten Konstruktionsdokumentationen setzen wir auf kreative Umsetzung und zukunftsorientiertes Zeichnen. Erfahren Sie mehr über unsere Expertise in der mechanischen Konstruktion.
