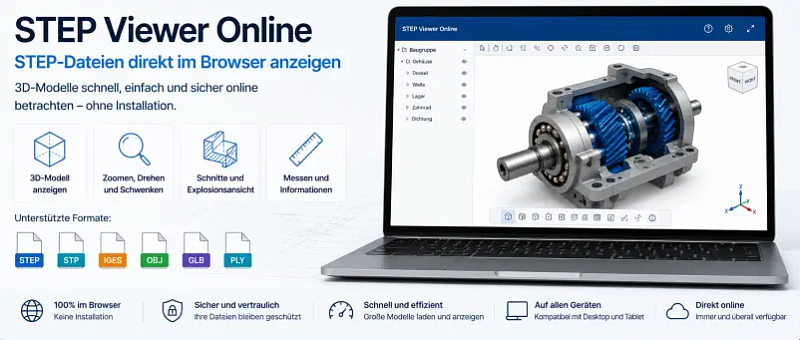

STEP Viewer Online für 3D CAD Modelle
STEP-Dateien direkt online im Browser anzeigen
Dieses Tool ermöglicht die Anzeige von STEP-Dateien direkt im Browser – ohne installiertes CAD-System. 3D-Modelle können schnell geöffnet, analysiert und interaktiv betrachtet werden.
Die Verarbeitung erfolgt lokal im Browser mithilfe moderner Webtechnologien wie OpenCascade und WebAssembly.
Besonders geeignet für:
- Konstrukteure und Ingenieure
- Kunden und Lieferanten
- Projektleitung und Management
- Produktion und Fertigung
- technische Reviews und Präsentationen
Funktionen des STEP Viewers
Der Online-Viewer unterstützt verschiedene Werkzeuge zur Analyse von 3D-Modellen:
- Drehen, Zoomen und Verschieben
- Section View für Schnittdarstellungen
- Exploded View für Baugruppen
- Messungen von Abstand, Winkel und Durchmesser
- Darstellung komplexer Baugruppen
Wie funktioniert der STEP Viewer?
- STEP-Datei auswählen (.step oder .stp)
- Geometrie lokal im Browser laden
- 3D-Modell automatisch erzeugen
- Interaktive Analysewerkzeuge verwenden
- Modell online betrachten und prüfen
Die 3D-Geometrie wird direkt im Browser verarbeitet und visualisiert.
Section View und Exploded View
Mit der Schnittfunktion können Innengeometrien, Kanäle und Baugruppenstrukturen analysiert werden. Dies ist besonders hilfreich für technische Prüfungen und Konstruktion.
Die Explosionsansicht trennt einzelne Bauteile automatisch und erleichtert das Verständnis komplexer Baugruppen und Zusammenbauten.
Messfunktionen
Der Viewer unterstützt verschiedene Messwerkzeuge:
- Abstand zwischen Punkten
- Winkelmessung
- Radius- und Durchmesserprüfung
- Analyse technischer Geometrien
Aktuelle Einschränkungen
- Sehr grosse Baugruppen können langsamer geladen werden
- PMI- und native CAD-Bemassungen werden nicht vollständig unterstützt
- Sehr grosse Dateien können abgelehnt werden
- Für bestimmte Bibliotheken ist eine Internetverbindung erforderlich
