Spritzgiesschnecke: Antrieb und Getriebe auslegen

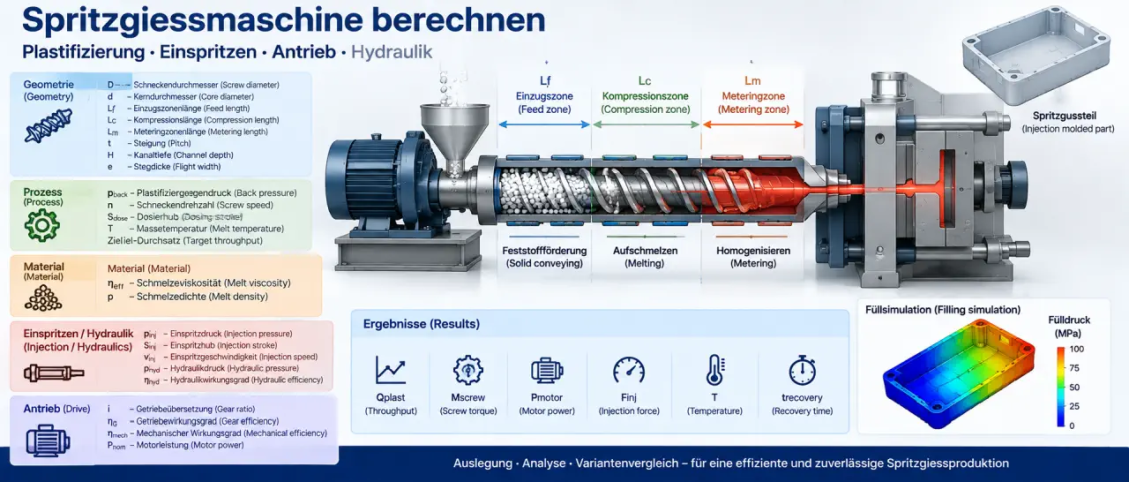

Level-1-Modell der Metering-/Melt-Conveying-Zone nach klassischer Couette–Poiseuille-Theorie (Drag Flow + Pressure Flow). Das Druckmoment folgt aus dem Leistungsbilanzansatz Mpressure = QD·Δp/ω — nicht aus einer einfachen Schraubenanalogie.

Geeignet für

  • vorläufige Antriebsauslegung (Motor/Getriebe)
  • Vergleich von D, H, Pitch, Drehzahl und Gegendruck
  • Abschätzung von Q, M, P und Axialkraft beim Plastifizieren

Nicht geeignet für

  • genaue Spritzguss-Prozessprognose
  • Melting Zone, Solid Conveying, teilerfüllte Kanäle
  • Barrier-/Mixing-Schnecken, Flight-Leakage, nichtnewtonsche Rheologie

Eingaben

  • Geometrie: D, Meteringlänge Lm, Pitch t, Kanaltiefe H, optional Stegdicke e
  • Prozess: Plastifiziergegendruck (für Q, M, Faxial,plast), Einspritzdruck (nur Faxial,inj), Drehzahl
  • Material: ηeff bei Referenz-T und γ̇ — keine Materialkonstante
  • Antrieb: i, ηG, ηmech, optional vorhandener Motor

Modellversion

InjectionMoldingScrew 1.1.0 — Couette–Poiseuille (literaturbasiert): newtonsche ηeff, Mpressure=QD·Δp/ω, getrennte pback/pinj, FD/FP vorbereitet. Level 2: η(T,γ̇); Level 3: Zyklus M(t).

Geometrie (Meteringzone)
mm
mm

Optional; H ≈ (D−d)/2 prüfen

mm
mm
mm
mm
Prozess
bar

Für Q, Mpressure, Faxial,plast (typ. 50–200 bar)

bar

Nur Faxial,inj — nicht in Schneckendrehmoment

rpm
kg/h

Vergleichswert; Q wird aus Geometrie/Δp/η berechnet

°C
Material
Pa·s

Referenz: T und γ̇ — manuell anpassen

kg/m³
Antrieb

Optional — vorhandener Motor zur Reserveprüfung:

Betriebsparameter
Belastungsart (Kpeak)
Erweiterte Parameter (Level 1.2 vorbereitet)

Aktuell FD=FP=1. Shape Factors für endliche Kanalbreite folgen in 1.2.
